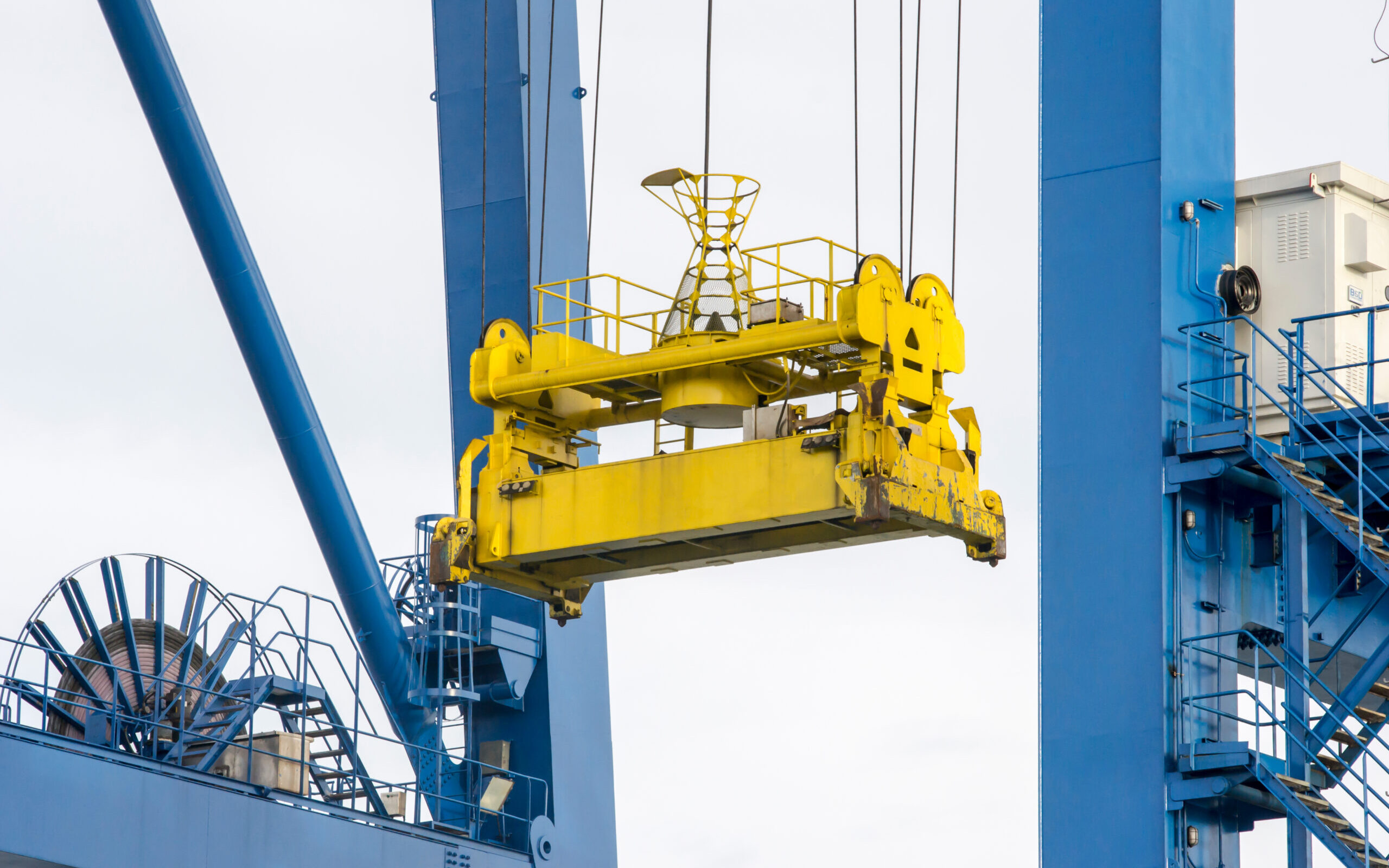

W branży dźwigowej pojęcie kabla monospiralnego bywa często mylnie interpretowane jako określenie konkretnej konstrukcji przewodu. W praktyce nie odnosi się ono do samego kabla, lecz do systemu jego prowadzenia i nawijania, czyli monospiralnego bębna kablowego (monospiral reeling system). To właśnie ten system determinuje wymagania techniczne stawiane kablom oraz decyduje o ich trwałości i niezawodności w aplikacjach o dużej dynamice ruchu i długich trasach przejazdu.
Czym jest nawijanie monospiralne (monospiral reeling)?
Nawijanie monospiralne to sposób jednowarstwowego, spiralnego układania kabla na bębnie, w którym:
- kabel nawija się zawsze w jednej warstwie na danej średnicy bębna,
- po zakończeniu danej warstwy następuje kontrolowane przejście na kolejną średnicę (większą lub mniejszą),
- kabel nigdy nie układa się warstwowo jeden na drugim, jak w klasycznych bębnach wielowarstwowych.
Takie rozwiązanie wymaga precyzyjnej synchronizacji prędkości i momentu obrotowego bębna, ale w zamian zapewnia wyjątkowo korzystne warunki pracy kabla.
Zastosowania monospiralnych bębnów kablowych w dźwigach
Systemy monospiralne są dziś standardem w najbardziej wymagających aplikacjach portowych i przemysłowych.
| Rodzaj urządzenia | Typowe zastosowanie | Uwagi |
|---|---|---|
| STS (Ship-to-Shore) | Zasilanie wózków jezdnych, chwytaków | Bardzo długie trasy kabla |
| RTG / E-RTG (suwnice na kołach gumowych) | Zasilanie całej suwnicy | Najpopularniejsze rozwiązanie w portach |
| RMG / ASC (suwnice szynowe, automatyczne) | Zasilanie wózków i głowic chwytakowych | Coraz częściej zamiast systemów festoon |
| Układarki / odzyskiwacze | Długie trasy liniowe | Kopalnie, elektrownie, porty masowe |
| Dźwigi portowe przeładunkowe | Ładowarki statków, dźwigi chwytakowe, rozładowarki ciągłe | Największe średnice bębnów |
W wielu nowoczesnych instalacjach system monospiralny wypiera klasyczne festoony, szczególnie tam, gdzie występują duże prędkości jazdy, wysokie moce oraz oczekiwana jest minimalizacja przestojów.
Zalety nawijania monospiralnego
W porównaniu do bębnów wielowarstwowych oraz systemów festoon, rozwiązanie monospiralne oferuje szereg istotnych korzyści:
- znacznie mniejsze naprężenia rozciągające kabla, szczególnie na długich odcinkach ruchu,
- brak zgnieceń i punktowych przeciążeń izolacji,
- równomierne zużycie kabla na całej długości,
- korzystniejszy promień gięcia niż w bębnach wielowarstwowych,
- lepszą kontrolę momentu obrotowego przy zmiennej średnicy nawinięcia,
- mniejsze wibracje i szarpnięcia, co przekłada się na dłuższą żywotność zarówno kabla, jak i całego układu napędowego.
Z punktu widzenia utrzymania ruchu oznacza to rzadsze wymiany kabli, wyższą dostępność dźwigu oraz niższe koszty eksploatacyjne w całym cyklu życia urządzenia.
Ograniczenia i wyzwania techniczne
Jak każde zaawansowane rozwiązanie, system monospiralny posiada również swoje ograniczenia:
- konieczność stosowania bębnów o bardzo dużej średnicy,
- wyższy koszt inwestycyjny w porównaniu do klasycznych bębnów wielowarstwowych i festoonów,
- złożony układ sterowania, zazwyczaj wymagający:
napędu z enkoderem, sterowania momentem obrotowym i prędkością, integracji z systemem automatyki dźwigu.
W praktyce jednak koszty te bardzo często zwracają się w długim okresie eksploatacji.
Typowe kable stosowane w systemach monospiralnych
Choć kabel monospiralny nie jest formalnym typem kabla, pewne konstrukcje sprawdzają się w tych aplikacjach najlepiej. Najczęściej spotykane parametry to:
- przekroje mocy: 3×35 mm² do 3×150 mm², często z żyłami sterowniczymi lub światłowodem,
- napięcia znamionowe: 6/10 kV oraz 12/20 kV,
- bardzo wysoka odporność na zginanie cykliczne,
- klasy giętkości 5 lub 6 wg VDE,
- wzmocnione powłoki zewnętrzne odporne na ścieranie, oleje i warunki portowe.
Dobór kabla zawsze powinien być prowadzony łącznie z projektem bębna i układu napędowego, ponieważ to cały system decyduje o trwałości rozwiązania.
Podsumowanie
W realiach nowoczesnej branży dźwigowej pojęcie kabla monospiralnego oznacza w praktyce zaawansowany system bębnowy monospiralny z odpowiednio dobranym kablem zasilającym. Jest to obecnie jedno z najbardziej cenionych i dynamicznie rozwijanych rozwiązań w:
- suwnicach portowych,
- RTG i E-RTG,
- dużych dźwigach przeładunkowych,
- instalacjach o długich trasach ruchu i wysokich mocach.
Tam, gdzie kluczowe są długa żywotność kabla, niezawodność pracy oraz minimalizacja przestojów, system monospiralny staje się rozwiązaniem pierwszego wyboru.
